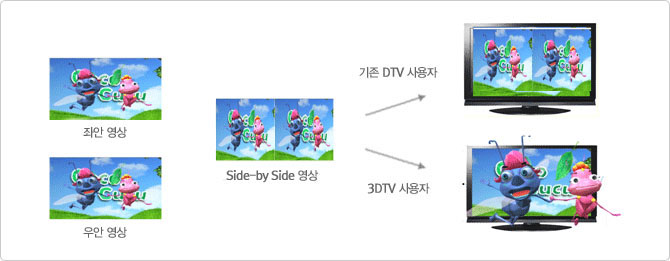

| Side-by-Side 방식은 좌안용 영상과 우안용 영상을 나란히 붙여 하나의 프레임 영상을 구성하는 방식이다. 이 방식은 좌안용 영상과 우안용 영상의 가로 해상도를 절반으로 줄여 하나의 영상으로 구성하기 때문에 기존 DTV 방송 시스템의 변경 없이 수상기에서 좌안/우안용 영상을 분리하여 3DTV의 입체감을 구현할 수 있는 장점이 있다. 우리나라 위성방송 SkyLife의 Sky3D, CJ헬로비젼의 3D 시범서비스, 일본의 BS11의 3D 채널, 영국의 위성채널 BSKYB에서 사용하는 방식이다. 그러나 가로해상도 감소로 인한 화질 열화가 불가피하며, 동시에 기존 DTV 사용자에게는 두 영상이 동시에 보여지는 DTV와의 역호환성 문제가 발생한다. |
 |
|
 |

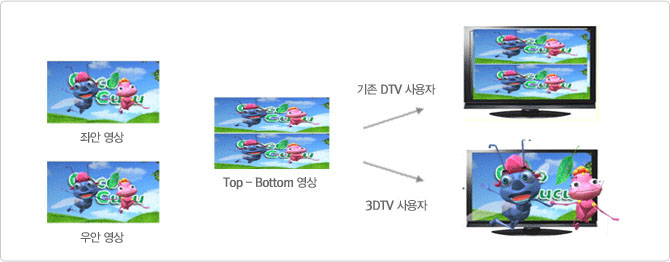

| Top-Bottom 방식은 좌안용 영상과 우안용 영상을 위 아래로 붙여서 제작하는 방식이다. Side-by-Side 방식과는 좌안/우안용 영상의 위치만 차이가 있을 뿐 거의 유사하다. 인터레이스인 콘텐츠의 경우에는 Top-Bottom 방식으로 제작된 영상의 수평해상도의 손실이 없어 편광방식 디스플레이에서 무손실의 재생이 가능하다. 그러나 프로그래시브인 경우에는 수평해상도가 절반으로 줄어 화질열화가 불가피하다. |
 |
|
 |
| Line Interleave 방식은 좌안용 영상과 우안용 영상을 한 행씩 교대로 섞어 하나의 스트림으로 전송하는 방식이다. 프로그래시브 영상에서 Top-Bottom 방식과 유사하게 수평 해상도의 감소로 인한 열화가 불가피하며, 기존 DTV 사용자는 좌/우 영상이 한 행씩 섞여 하나의 프레임으로 구성된 영상을 시청하게 된다. |
|
 |
| Column Interleave 방식은 좌안용 영상과 우안용 영상을 한 열씩 교대로 섞어 하나의 스트림으로 구성하는 방식이다. Side-by-Side 방식과 유사하게 가로 해상도의 감소로 인한 화질 열화가 불가피하며, 기존 DTV 사용자는 좌/우 영상이 한 열씩 섞여 하나의 프레임으로 구성된 영상을 시청하게 된다. |
|
 |
| 그 외에 좌안/우안용 영상을 바둑판의 모자이크 형태로 섞는 Checker board 방식이 있다. |
|
 |
 |
좌안/우안용 영상을 하나의 스트림으로 구성하는 경우 수평 또는 수직 해상도의 감소로 인한 화질 열화가 송출 소스에서부터 발생하는 문제점이 있다. 이를 보안하기 위해서 좌안용 영상과 우안용 영상을 별도로 두 개의 스트림으로 구성하면 해상도의 손실을 막을 수 있다. 또한 기존의 DTV에서는 두 영상 중 하나만 선택하여 표시함으로써 3DTV 방송과 역호환성을 유지할 수 있다. 그러나 두 개의 스트림을 전송해야 하므로 전송 대역폭이 두 배로 늘어나야 하는 단점이 있다.

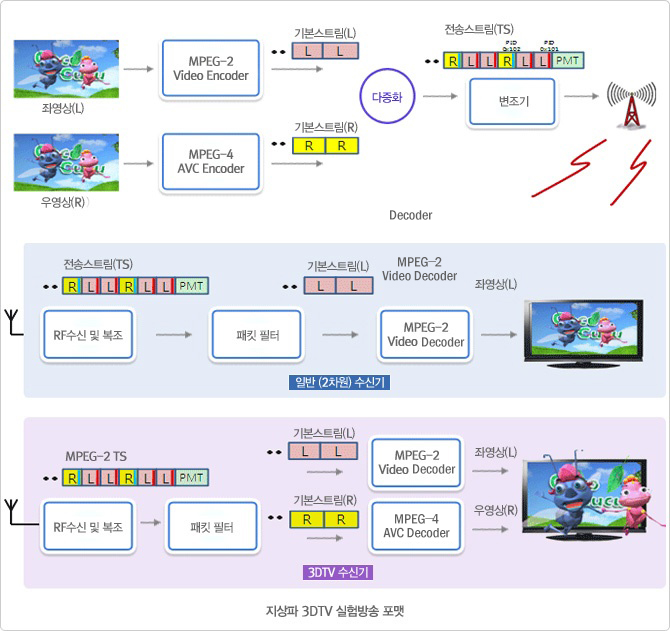

현재 우리나라에서 준비중인 3DTV 실험방송에서는 기존 DTV와 역호환성을 보장하기 위해 3D 콘텐츠의 구성을 두 개의 스트림으로 구성하는 dual stream 방식을 추진하고 있다. 지상파 3DTV방송은 기존의 디지털 방송의 6MHz, 19.39Mbps 대역폭에서 좌안용 영상은 MPEG-2, 12~16Mbps로 인코딩하고, 우안용 영상은 H.264, 6~2Mbps로 인코딩하는 dual stream 전송 방식을 취한다. 기존 DTV 시청자는 MPEG-2로 인코딩된 좌안용 영상만으로 DTV를 시청하게 되고, 3DTV 수신기를 보유한 사용자는 두 개의 스트림을 디코딩하여 3D 입체영상을 시청하게 된다. 또한 위성과 케이블 방송에서는 좌안/우안 영상 모두를 각각 H.264로 인코딩하여 dual stream으로 전송하게 된다. |
 |
|
 |
 HD는 전세계적으로 1280*720p와 1920*1080i의 두 가지 해상도로 정의
- 현재 우리나라는 1080i 해상도를 HD급으로 정의하고 있음
- 유럽 일부 국가를 포함하여 다른 나라에서는 720p를 HD 정의
1080i는 수평 해상도면에서 720p에 비해 큰 해상도를 갖지만 수직해상도는 작음(1080i=540p)

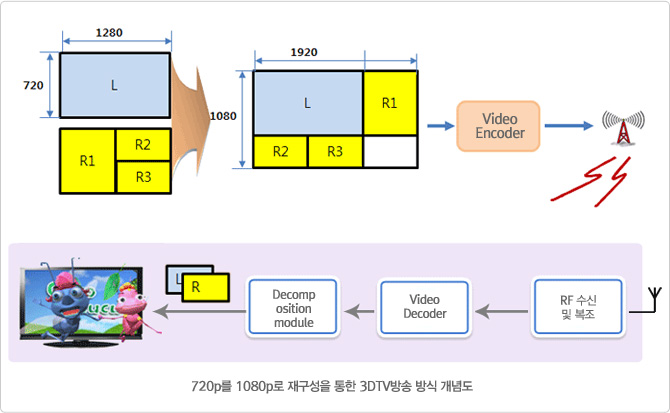

이탈리아에서 최근 720p 방식의 좌우 영상을 하나의 1080p 영상으로 재구성하여 3D TV 방송 실시 준비 중 |
 |
|
 |
3D TV 실험방송 매체별 전송규격 비교
|
지상파 DTV |
DCATV |
위성 |
지상파 DMB |
| 최대 대역폭 |
19.39Mbps
@ 6MHz |
38.8Mbps
@ 6MHz |
59.86Mbps
@ 36Hz |
1.152Mbps
@ 1.536MHz |
| 방송규격 |
ATSC |
OpenCable |
DVB-S2 |
T-DMB |
| 변조방식 |
8VSB |
256QAM |
8PSK |
DQSK |
| FEC(부호율) |
TCM(2/3) |
TCM(38/40) |
LDPC(3/4) |
Convolutional
code(1/2) |
| 유효전송율 |
19.28Mbps |
38Mbps |
35Mbps |
1.1Mbps |
프로그램당
최대 할당비트율
(비디오코덱) |
18Mbps
(MPEG-2 비디오) |
10Mbps(H.264) |
10Mbps(H.264) |
576Kbps(H.264) |
3D 영상(좌우)
비트율 할당
예시(실험방송) |
좌:12Mbps
우:6Mbps |
좌: 17.5Mbps
우: 17.5Mbps | 좌: 17.5Mbps
우: 17.5Mbps |
좌: 512Kbps
우: 256Kbps |
유용3D TV
서비스 |
실시간 AV
3D NRT |
실시간 AV
3D VoD |
실시간 AV
3D N-VoD |
실시간 AV
3D Data(BIFS 기반)
3D NRT(반복콘텐츠) |
|
|
 |
single stream 방식과 dual-stream 방식 비교
| 구분 |
Frame compatible
single stream 방식 |
Full resolution
Dual stream 방식 |
| 종류 |
side-by-side, top-bottom,
line/column-interleave 등 |
dual-stream |
| 특징 |
- 좌우 영상을 하나의 프레임으로 제작
- TV가 좌우 영상을 보간하여 복원 |
- 좌우영상을 각각 압축
- 2개 스트림을 하나로 재구성하여 전송
- TV가 두 개의 스트림으로 분리 |
| 장점 |
- 기존 DTV 시스템 사용 가능 |
- 고화질 3D TV 재현가능
- 역호환성 보장
- 기존 채널에 부가서비스 가능 |
| 단점 |
- HD 재현이 어려움
- 기존 TV에서는 시청이 어려움
- 전용 채널 사용 |
- 새로운 입출력 및 압축 시스템 필요 |
| 활용
방송사 |
- 국내외 다수의 TV 방송사 |
- 국내 3D TV 실험방송 |
|
